标准金属缠绕垫片

HG20610标准金属缠绕垫片金属缠绕垫片分四种形式:基本型金属缠绕垫片(NT-600A)、带内环金属缠绕垫片(NT-600B)、带外环金属缠绕垫片(NT-600C)、带内外环金属缠绕垫片(NT-60

在线订购

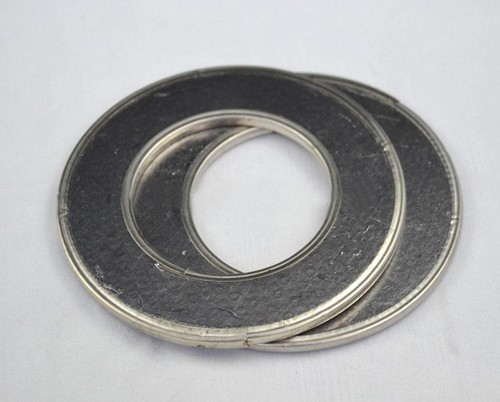

HG20610标准金属缠绕垫片

金属缠绕垫片分四种形式:基本型金属缠绕垫片(NT-600A)、带内环金属缠绕垫片(NT-600B)、带外环金属缠绕垫片(NT-600C)、带内外环金属缠绕垫片(NT-600D)。应用范围:石油、化工、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封。

我们能按照ANSI,API.DIN.JIS,JPI,BS等标准生产,或者由用户具体注明要求。使用压力≤25Mpa。

如垫片用在换热器上,一般我们推荐带Φ3.2的不锈钢内环,窄带材质同钢带,窄带形式分粘贴型或包覆型。

如垫片需要色标,请注明。

金属缠绕垫片采用优质SUS304、SUS316(“V”形或“W”形) 金属带及其它合金材料与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互交替重迭螺旋缠绕而成,在开始及末端用点焊方式将金属带固定。

金属缠绕垫片为半金属密合垫中回弹性更佳的垫片,金属缠绕垫片结构密度可依据不同的锁紧力要求来制作,并利用内外钢环来控制其更大压紧度,金属缠绕垫片接触的法兰密封面的表面精度要求不高。

金属缠绕垫片特别适用于负荷不均匀、接合力易松弛,温度与压力周期性变化、有冲击或震动的场合。缠绕垫片是阀门、泵、换热器、塔、人孔、手孔等法兰连接处理想的静密封原件。

金属缠绕垫片应用范围:石油、化工、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封。

【金属缠绕垫片】种类:

种类厚度(mm)
基本型缠绕垫片(NT-600A)3.24.5
带内环缠绕垫片(NT--600B)
4.5
带外环缠绕垫片(NT-600C)
4.5
带内外环缠绕垫片(NT-600D)
4.5

【金属缠绕垫片】结构材料:

填充料钢带内环外环
石棉缠绕SUS 304碳钢碳钢
石墨缠绕SUS 316SUS 304SUS 304
四氟缠绕SUS 316LSUS 316SUS 316


SUS 316LSUS 316L

填充料温 度(°C)更大操作压力(kg/cm2)
石墨缠绕-200~550250
石棉缠绕-150~450100
四氟缠绕240~260100

【内环及缠绕金属】材质选择:

商品名AISI硬度(HB/HV)温度(°C)
不锈钢 304304130~180-250~+550
不锈钢 316316130~180-100~+550
不锈钢 316L316L130~190-100~+550

外环通常由经防腐蚀处理的碳钢组成。
【法兰种类及缠绕垫片】形式:

法兰种类缠绕垫片形状
平面法兰仅带外环缠绕垫片
带内外环缠绕垫片
凸面法兰仅带外环缠绕垫片
带内外环缠绕垫片
凹凸法兰基本型缠绕垫片
仅带内环缠绕垫片
槽法兰基本型缠绕垫片
仅带内环缠绕垫片
平面和凹槽法兰基本型缠绕垫片
仅带内环缠绕垫片

【金属缠绕垫片】厚度公差:

项目厚度(mm)公差(mm)
垫片厚度4.5, 3.2+0.2
-0.1
环厚度3.0±0.24


【金属缠绕垫片】直径公差(即用于法兰的名义管道直径):


DIN (mm)ANSI B16.5
BS1560 (mm)
Mss sp-44
API 605公差
内环内径
垫片内径
<=600<=24″>=26″ and <=34″±0.5
>600 and <=800>24″ and <=34″>=36″ and <=60″±0.9
>800 and <=1600>34″ and <=60″
±1.3
>1600>60″
±1.6
垫片外径<=600<=24″<=24″±0.9
>600 and <=160000>24″ and <=60″>24″ and <=60″±1.8
1600>60″
±2.2
外环外径

>=1/2″ and <=60″±0.9
<=600<=24″
0-1.0
>600 and <=1000>24″ and <=34″
0-1.8
>1000 and <=1600>34″ and <=60″
0-2.2

【金属缠绕垫片】技术参数:

缠绕垫片系数m=2.5-4
缠绕垫片使用压力≤25MPa
缠绕垫片使用温度-196℃-700℃(氧化性介质中不高于600℃)
