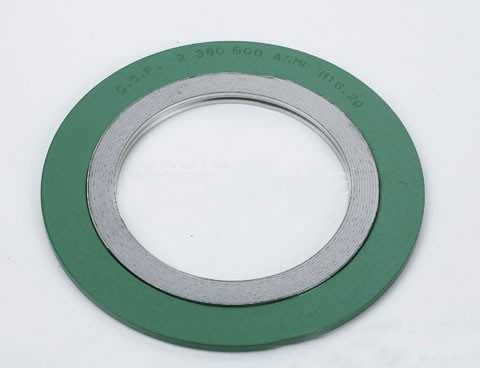

带内外环金属缠绕垫片

带内外环金属缠绕垫片由基本型金属缠绕垫片加上由钢板做成的内外环而构成,内外环用来加强压力、防止缠绕松动。内外环可选不同材质。金属缠绕垫片分四种形式:基本型金属缠绕垫片(JJ-600A)、带内环金属缠绕

在线订购

带内外环金属缠绕垫片由基本型金属缠绕垫片加上由钢板做成的内外环而构成,内外环用来加强压力、防止缠绕松动。内外环可选不同材质。

金属缠绕垫片分四种形式:基本型金属缠绕垫片(JJ-600A)、带内环金属缠绕垫片(JJ-600B)、带外环金属缠绕垫片(JJ-600C)、带内外环金属缠绕垫片(JJ-600D)。

应用范围:石油、化工、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封。


【金属缠绕垫片】种类:

种类厚度(mm)
基本型缠绕垫片(JJ-600A)3.24.5
带内环缠绕垫片(JJ--600B)
4.5
带外环缠绕垫片(JJ-600C)
4.5
带内外环缠绕垫片(JJ-600D)
4.5


【金属缠绕垫片】结构材料:

填充料钢带内环外环
石棉缠绕SUS 304碳钢碳钢
石墨缠绕SUS 316SUS 304SUS 304
四氟缠绕SUS 316LSUS 316SUS 316


SUS 316LSUS 316L

填充料温 度(°C)*大操作压力(kg/cm2)
石墨缠绕-200~550250
石棉缠绕-150~450100
四氟缠绕240~260100


【内环及缠绕金属】材质选择:

商品名AISI硬度(HB/HV)温度(°C)
不锈钢 304304130~180-250~+550
不锈钢 316316130~180-100~+550
不锈钢 316L316L130~190-100~+550


外环通常由经防腐蚀处理的碳钢组成。


【法兰种类及缠绕垫片】形式:

法兰种类缠绕垫片形状
平面法兰仅带外环缠绕垫片
带内外环缠绕垫片
凸面法兰仅带外环缠绕垫片
带内外环缠绕垫片
凹凸法兰基本型缠绕垫片
仅带内环缠绕垫片
槽法兰基本型缠绕垫片
仅带内环缠绕垫片
平面和凹槽法兰基本型缠绕垫片
仅带内环缠绕垫片


【金属缠绕垫片】厚度公差:

项目厚度(mm)公差(mm)
垫片厚度4.5, 3.2+0.2
-0.1
环厚度3.0±0.24


【金属缠绕垫片】直径公差(即用于法兰的名义管道直径):


DIN (mm)ANSI B16.5
BS1560 (mm)
Mss sp-44
API 605公差
内环内径
垫片内径
<=600<=24″>=26″ and <=34″±0.5
>600 and <=800>24″ and <=34″>=36″ and <=60″±0.9
>800 and <=1600>34″ and <=60″
±1.3
>1600>60″
±1.6
垫片外径<=600<=24″<=24″±0.9
>600 and <=160000>24″ and <=60″>24″ and <=60″±1.8
1600>60″
±2.2
外环外径

>=1/2″ and <=60″±0.9
<=600<=24″
0-1.0
>600 and <=1000>24″ and <=34″
0-1.8
>1000 and <=1600>34″ and <=60″
0-2.2


【金属缠绕垫片】技术参数:

缠绕垫片系数m=2.5-4
缠绕垫片使用压力≤25MPa
缠绕垫片使用温度-196℃-700℃(氧化性介质中不高于600℃)
缠绕垫片*小预紧比压y=68MPa
